給水方式

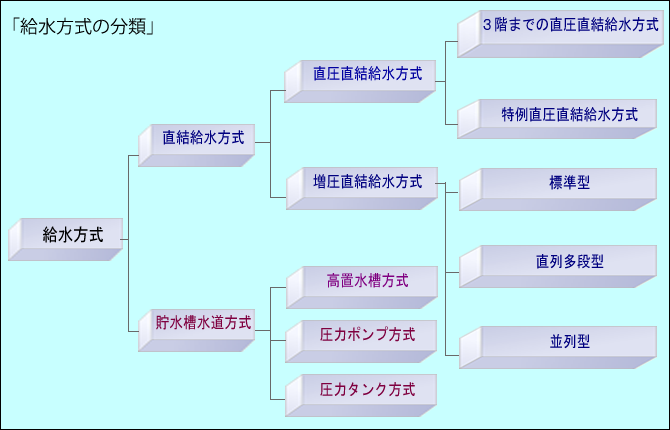

給水方式には、直結方式 と 受水タンク方式 があり、その方式は給水高さ、所要水量、使用用途、維持管理面等を考慮して設置されています。 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞﾃｰﾌﾞﾙ 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞ表 給水ｲﾒｰｼﾞテーブル

高置水槽式ｲﾗｽﾄ 　　貯水槽水道方式　　高置水槽方式

水をいったん受水槽にためて、その後ポンプを使って、屋上の高置水槽へくみ上げ、自然流下により給水する方式。

メータ口径制限 ：なし

建物階高制限 ：なし

圧送ポンプ式ｲﾗｽﾄ 　　貯水槽水道方式　　圧力ポンプ給水方式

ポンプの台数制御・回転数制御を行い一定の
圧力で加圧供給します。

停電時には供給不能となります。
ポンプの故障時には、即断水となりますので、
日頃のメンテナンスが重要です。

圧力タンク式ｲﾗｽﾄ 　　貯水槽水道方式　　圧力タンク給水方式

気体を封入した逆止弁付き圧力タンクにポンプ
で水を供給し高めた圧力を利用して給水する
方式です。

停電時も圧力タンク内の圧力が低下するまで一
定時間の給水が可能です。
直圧直結給水式ｲﾗｽﾄ 　　３階までの直圧直結給水方式

配水管の水圧で３階まで直圧給水する方式。

メータ口径制限 ：なし

建物階高制限 ：三階まで
特例直圧直結給水式ｲﾗｽﾄ 　　特例直圧直結給水方式

現状の配水管の水圧で、建物の４階以上へ直接給水できる場合に、増圧給水設備の設置を留保し、特例として直圧で給水する方式。

メータ口径制限 ：20ミリから75ミリまで
（受水槽がある場合は100ミリ以上でも可）

建物階高制限 ：なし（水理計算上可能な範囲）
　

増圧直結給水標準型ｲﾗｽﾄ 　　増圧直結給水方式　標準型

給水管に増圧ポンプを設置し、水圧の不足分を増圧して、中高層階まで直結給水する方式。

メータ口径制限 ：20ミリ以上
（水理計算上可能な範囲）
建物階高制限 ：なし（水理計算上可能な範囲）

増圧直結給水多段式ｲﾗｽﾄ 　　増圧直結給水方式　直列多段型

増圧ポンプを直列に設置し、給水する方式。標準型の増圧直結給水方式より高層階への直結給水が可能です。

メータ口径制限 ：20ミリ以上
建物階高制限 ：なし（水理計算上可能な範囲）

増圧直結給水並列式ｲﾗｽﾄ 　　増圧直結給水方式　並列型

増圧ポンプを並列に設置し、給水する方式。より大規模な集合住宅等への増圧直結給水が可能です

メータ口径制限 ：20ミリ以上
建物階高制限 ：なし（水理計算上可能な範囲）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※東京都水道局の資料に準拠します。
